Dachrinnengröße

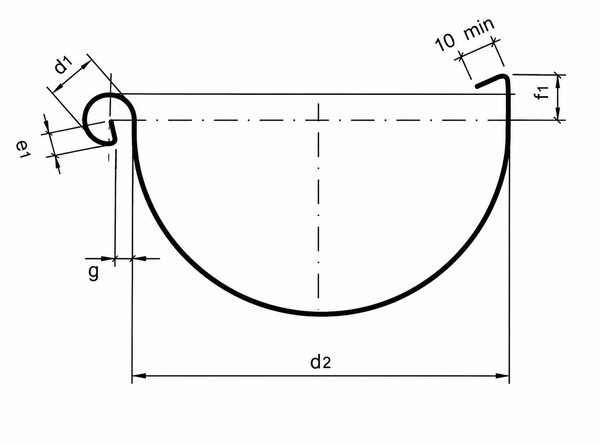

Dachrinnengröße halbrund
| Nenngröße | d1 (mm) | d2 (mm) | e1 (mm) | f1 (mm) | g (mm) |
|---|---|---|---|---|---|
| 200 | 16 | 80 | 6 | 8 | 5 |
| 250 | 18 | 105 | 7 | 10 | 5 |
| 280 | 18 | 127 | 7 | 11 | 6 |
| 333 | 20 | 153 | 9 | 11 | 6 |
| 400 | 22 | 192 | 9 | 11 | 6 |
| 500 | 22 | 250 | 9 | 21 | 6 |

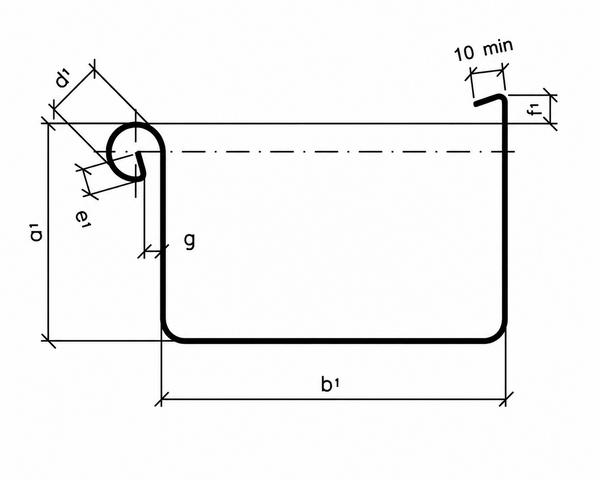

Dachrinnengröße Kastenform
| Nenngröße | a1 (mm) | b1 (mm) | d1 (mm) | e1 (mm) | f1 (mm) | g (mm) |
|---|---|---|---|---|---|---|
| 200 | 42 | 70 | 16 | 5 | 8 | 5 |
| 250 | 55 | 85 | 18 | 7 | 10 | 5 |
| 333 | 75 | 120 | 20 | 9 | 10 | 6 |
| 400 | 90 | 150 | 22 | 9 | 10 | 6 |
| 500 | 110 | 200 | 22 | 9 | 20 | 6 |
